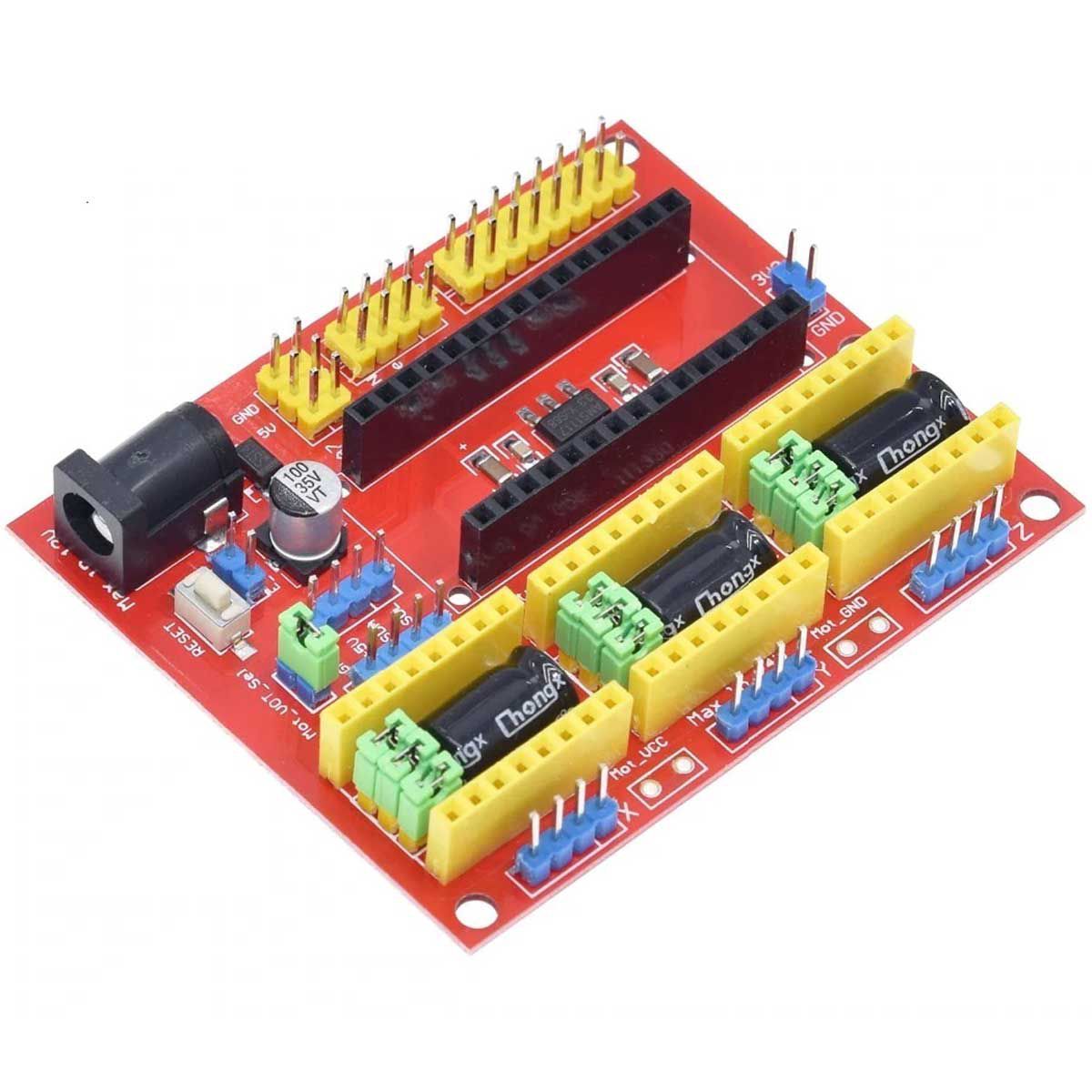

CNC Shield V4 Arduino Nano para Drivers A4988 e DVR8825
-
R$ 30,59
-
R$ 33,99
-
R$ 33,99
CNC Shield V4 Arduino Nano para Drivers A4988 e DVR8825
- A CNC Shield V4 Arduino Nano para Drivers A4988 e DVR8825 é uma placa de controle robusta e versátil projetada para impulsionar suas aplicações CNC. Compatível com o Arduino Nano como controlador principal, ela oferece suporte para até 3 drivers de passo A4988 ou DRV8825, permitindo um controle preciso e simultâneo dos eixos X, Y e Z. A flexibilidade desta placa é evidente na capacidade de conexão de até 2 interruptores de fim de curso por eixo, simplificando a implementação de limites de movimento, garantindo uma operação segura.
- Além disso, a CNC Shield V4 oferece recursos adicionais, como a capacidade de gerenciar a ligação e direção do Spindle, garantindo um controle completo sobre as operações de fresamento. A compatibilidade com o GRBL 0,8°C e a presença de um jumper para definir o passo dos motores proporcionam uma integração suave e personalizável em diversos projetos CNC. Para manter uma operação eficiente, a placa oferece ainda uma conexão para cooler, assegurando que as temperaturas permaneçam controladas durante o funcionamento.
- No que diz respeito às especificações técnicas, a CNC Shield V4 opera com uma faixa de alimentação de 7,5 a 12V, garantindo uma versatilidade no fornecimento de energia. Com suporte para até 3 drivers, eixos X, Y e Z, ela aceita drivers populares como A4988 e DVR8825 (não inclusos), proporcionando ao usuário a liberdade de escolher os componentes de acordo com suas necessidades específicas. Seja para hobbystas ou profissionais, essa CNC Shield oferece um desempenho confiável e uma base sólida para projetos CNC personalizados.

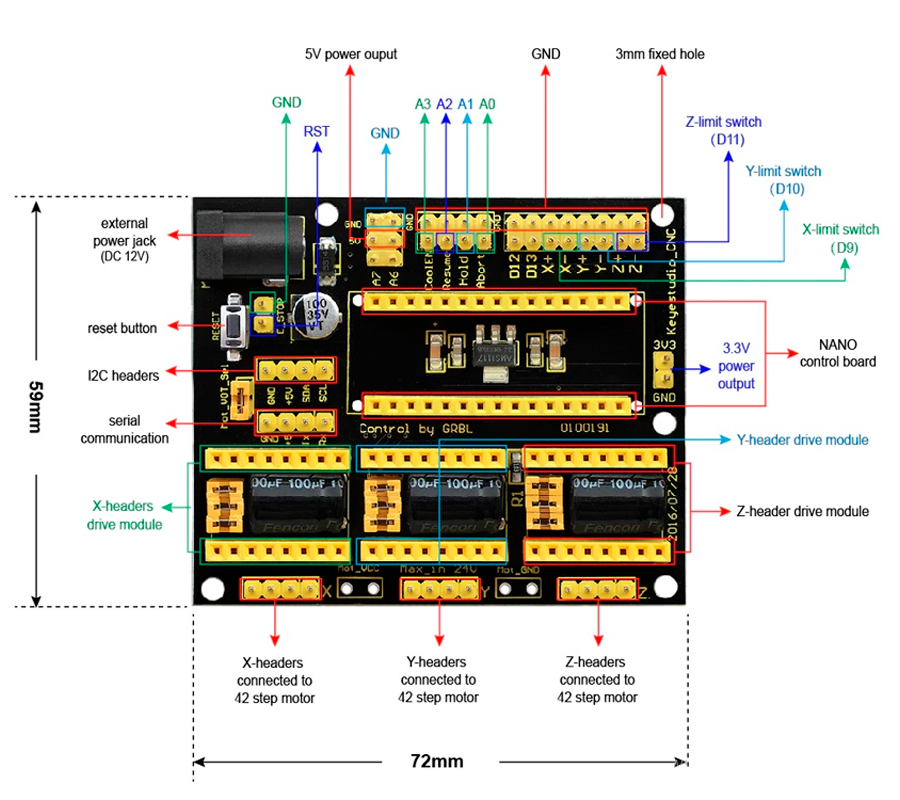

CARACTERÍSTICAS:
- CNC Shield V4;
- Utiliza Arduino Nano como controlador;
- Possui 3 conectores para drivers controladores de passo A4988 ou DRV8825;
- Capacidade de controlar até 3 eixos (X, Y, Z) simultâneos;
- Conexão para até 2 conectores fim de curso por eixo (mesmo pino IO por eixo);
- Permite ligação e direção do Spindle;
- Possui conexão para cooler;
- GRBL 0,8°C compatível;
- Possui Jumper para definir o passo dos motores;
- Borne para alimentação externa dos motores até 24V (Necessário remover jumper “Mot_VOT_Sel”).
ESPECIFICAÇÕES:
- Alimentação: 7,5 - 12V;
- Número de Drives Suportados: 3 sendo eixos X, Y e Z;
- Drivers compatíveis: A4988 e DVR8825 (Não acompanham);
- Dimensões (CxLxA): 72x59x12mm;
- Peso: 30g.
ACOMPANHA:
01 - CNC Shield V4 Arduino Nano para Drivers A4988 e DVR8825
